ILU数据接口记录设备-导航数据采集器

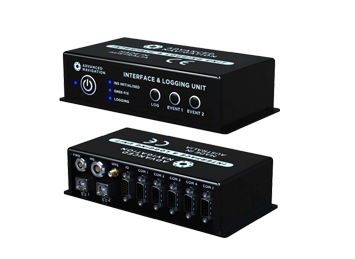

LOGGING UNIT

ILU(Interface and Logging Unit,接口和记录单元)是一种设备服务器,可与所有Advanced Navigation系统连接,并提供数据记录,Web界面,时间同步服务和各种行业标准数据输入/输出选项。



优势特点:

  • 2路以太网和WiFI
  • 6路RS422 / RS232端口
  • 128GB记录存储
  • NTP和PTP服务器



特征

丰富的接口

ILU具有6个RS232 / RS422串行端口,1个CAN总线,2个以太网端口,WiFi和一系列多功能GPIO引脚。所有接口都可以与多种格式的数据同时输入和输出。每个接口都采用光电隔离设计,以防止与其他设备串扰。

数据记录

ILU支持同时从接入的Advanced Navigation设备和其他每个接口实现数据记录。数据可在接收时自动加上时间戳,以便同步。系统包含128GB的存储容量,可以确保几个月的数据记录。

时间同步服务

ILU可用作精确的GPS训服振荡器,具有全时同步服务器的功能。其时间同步输出包括1PPS,10 Mhz,硬件PTP以及其他基于协议的同步输出,如NTP和GPZDA。

丰富的WEB界面

ILU具有丰富的Web界面,包含实时映射,实时数据绘图和设备的完整配置等。 ILU支持所有Advanced Navigation的产品,并且Web接口可根据其连接的设备,实现动态分配。

工业设计

ILU采用加固式海洋级铝制外壳,防水防尘,符合IP68标准。该系统的所有接口都具有浪涌,静态,过压,短路和反极性保护功能。此外,每个接口均采用单独光电隔离设计,可以有效防止与其他设备串扰。

行业标准协议

ILU支持的协议包括NMEA 0183,NMEA 2000,TSS,PASHR,Simrad以及各种专用协议。可根据需求添加对任何其他主流协议的支持。



应用

海洋测绘

ILU是海洋测绘应用的理想选择,这些应用需要将多个串口数据发送到不同的设备。它能够同时传输多种可配置格式和日志数据,因此非常适合多波束声纳等应用。以太网和WiFi接口允许通过现有设施或无线方式进行数据传输和监控。

大地测量

在大地测量应用中,使用ILU可实现简单可靠的数据记录,包括记录外部时戳事件,并与其他系统同步。内置的NTRIP客户端使RTK与Spatial系列GPS/INS协同工作变得更加容易。

水下测量

ILU是Subsonus USBL的最佳组合,它可以通过以太网接口,提供符合行业标准协议的多个标准串行数据接口。它还可以使Subsonus接收现有的船舶导航系统数据输入。

海事

ILU是对多种定位和航向数据源的完美补充。NMEA 2000输入/输出可使其与各种现有船用设备连接。



技术指标

接口

RS232/RS422 6路
速率 1200 - 1M
以太网 2路
以太网功能 Gigabit

Hardware PTP

CAN 1路
GPIO 8路
编码器输入 2 Differential Quadrature

2 Standard Quadrature

4 Frequency

WiFi 802.11b

802.11g

802.11n

协议

支持协议 NMEA 0183NMEA 2000

TSS

Simrad

Novatel

Trimble

Hemisphere

Topcon

Ashtech

IxSea

Applanix

Raw Binary (logging)

Raw ASCII (logging)

数据输出频率 最高1000 Hz
存储性能 128 GB
同时记录 16路
差分 NTRIP Client

硬件

工作电压 9 - 36 V
输入保护 ±100 V
功耗(典型) 3.5 W
工作温度 -40℃ 至 85℃
防护等级 IP68 MIL-STD-810G
冲击极限 40 g
尺寸 204x100x52 mm
重量 550 g
