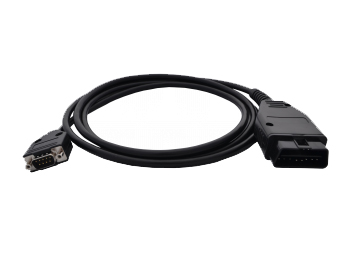

OBDII ODOMETER
OBDII里程表是一种智能接口电缆,可与车辆的车载计算机通信,以确定当前的车速。它通过RS232串行数据接口输出实时车速。当将其连接到Spatial系列GPS/INS产品时,可以确保GPS信号中断后,提供出色的导航定位性能。
特征
支持绝大多数车辆
OBDII里程表支持11种不同的OBDII通信协议,支持市场上现有的主流车辆。即插即用,无需设置,可在数秒钟内实现在车辆之间的切换。
ABS速度和反向检测
在通用、福特和一些欧洲车辆上,OBDII里程表能够从ABS(防抱死制动系统)系统中检索车速,该系统提供很高的精确度。在所有其他车辆上,OBDII里程表将提供来自变速器的速度,这同样是非常准确的数据。
小巧耐用的设计
OBDII里程表采用微型直列式设计,易于安装在任何车辆上。它采用坚固的ABS塑料外壳和坚固的应变消除布线。
可靠性
OBDII里程表具有抗浪涌,反极性,欠压和过压保护功能,可在极端的电气条件下持续工作。它的通信接口采用光学隔离设计,可以有效防止接地回路并保护与之相连的敏感设备。它建立在面向安全的实时操作系统之上,所有软件都按照安全标准进行设计和测试,并考虑到容错性。
应用
城市导航
多路径效应是GPS/INS在城市环境中广泛应用的最大障碍,OBDII里程表可以有效地提高精度并减少位置漂移。
安全
在GPS信号被阻断的安全应用领域,OBDII里程表可以帮助GPS/INS避开干扰,持续提供精准定位。
测量
在需要连续精确定位的应用中,即使在树木遮挡和隧道中通过时,GPS/INS结合OBDII里程表也能够提供所需的精准数据。
采矿
对于需要实时监控车辆速度以确保安全的采矿应用中,OBDII里程表可以单独使用,轻松检索所需数据,无需任何嵌入式安装。
技术指标
OBDII
支持协议 | ISO 9141-2
ISO 11898 ISO 14230-4 ISO 15765 ISO 15765-4 SAE J1850 VPW SAE J1850 PWM SAE J1939 Other Manufacturer Specific |
通讯
接口 | RS232 |
接口隔离 | 光电隔离 |
速率 | 115200波特率 |
协议 | AN Packet Protocol |
数据输出更新率 | 10 Hz |
硬件
工作电压 | 9 - 16 V |
输入保护 | 浪涌
过压和欠压 低压 反接 |
电源 | OBDII连接器(车辆电源) |
功耗(典型) | 0.72 W |
工作温度 | -40℃ 至 85℃ |
防护等级 | IP54 |
重量 | 202 g |
