所属分类：GNSS天线
产品特点
- 天线部分采用多馈点设计和完全对称的天线结构，具有较为稳定的相位中心，降低天线对测量误差的影响
- 天线增益高，方向图波束宽，对低仰角信号的接收效果好，确保在一些遮挡较严重的场合能正常收星
- 低噪放部分采用前置和多级滤波方案，能有效抑制带外强干扰信号
- 外形采用低风阻设计，外壳采用高强度、高环境适应性材料设计，确保天线可在高空高速环境下使用
应用领域
可广泛应用于导航调度、跟踪监测、定位测速等领域。
技术指标
| 电气参数 | |
| 频率范围 | GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2 GALILEO E1/E2/E5a/E5b Lband |
| 极化 | 右旋圆极化 |
| 增益 | 仰角90°≥3.5dBi |
| 轴比 | 仰角90°≤3dB |
| 前后比 | 仰角90°≥15dB |
| 相位中心误差 | ±2mm |
| LNA增益 | 36±2dB |
| 驻波比 | ＜2.0 |
| 噪声系数 | ＜2.0 |
| 工作电压 | 3.3~18VDC |
| 工作电流 | ＜40mA |
| 输入阻抗 | 50欧姆 |
| 机械特性 | |
| 天线尺寸 | Φ119.4X76.2X36.5mm |
| 输出接头 | TNC-K |
| 固定方式 | 螺丝固定 |
| 重量 | ＜300g |
| 防护等级 | IP67 |
| 环境特性 | |
| 工作相对湿度 | 95% |
| 工作温度 | -40℃~+75℃ |
| 存储温度 | -50℃~+80℃ |
结构尺寸

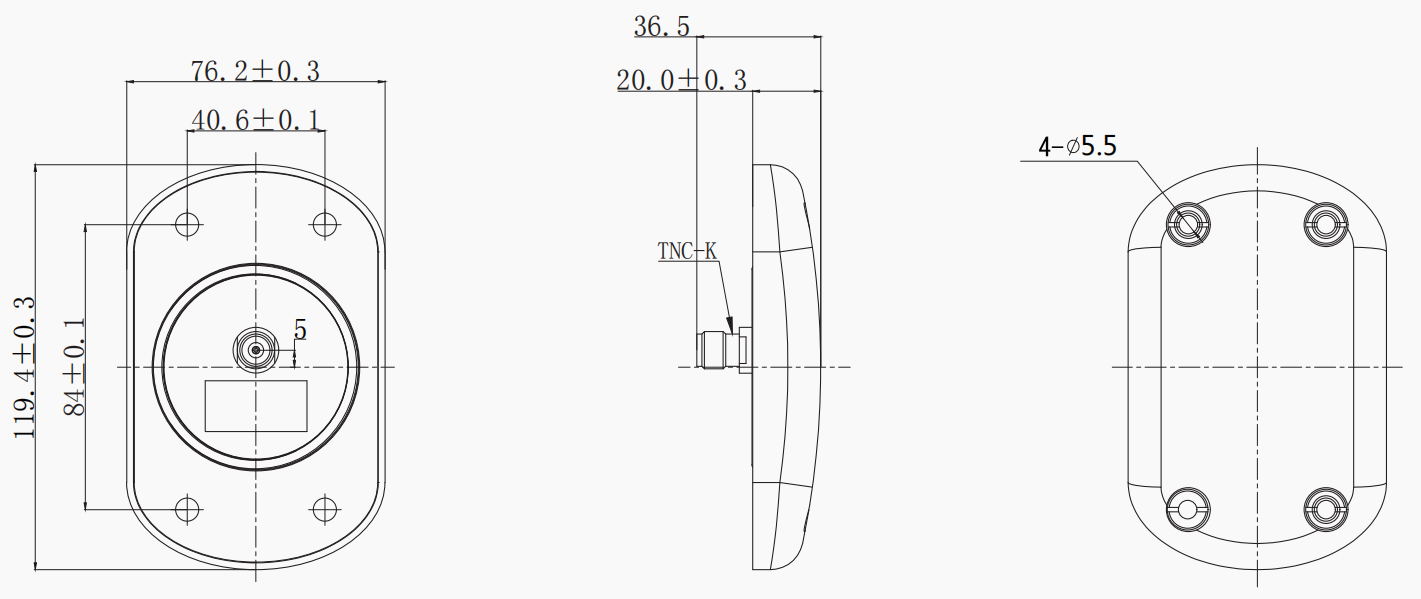

产品尺寸图（单位：mm，未注公差按±0.3mm）
