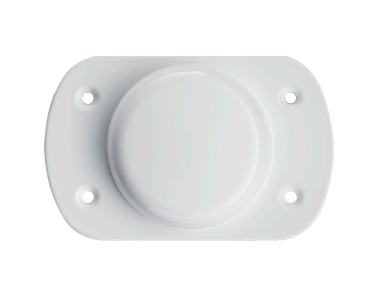

G5ANT-42XXX天线系列——与ARINC兼容的 GNSS天线
G5Ant-42XXX产品系列是一款多频天线，用于确保全球卫星导航信号（GNSS）信号接收。Antcom“G5”天线在五个频段工作，包括对GLONASS L1、GPS L1、L频段、GLONASS L2和GPS L2的支持。底板设计为与ARINC 743安装孔和占地面积要求兼容。天线和平台之间的O形密封圈确保安装更方便。
产品系列有无源和有源（放大）配置。有源配置提供用于高带外抑制的2级集成带通滤波，以及用于保护敏感接收器电子器件的限幅器二极管。无源配置适合天线位于GNSS接收机附近的应用，并提供最低的插入损耗，以最小化系统的噪声系数。
优势
- 易于设计成新平台或改装造现有平台
- 支持精确应用的多频GNSS
特征
- 多频率、多星座，确保GNSS信号接收
- ARINC 743兼容安装孔和占地面积
- 提供无源或有源（放大）配置
- 通过射频连接器的直流电源输入
- 提供连接器选项
- 可选的油漆颜色选项
选项表
| 颜色 | •光泽白色 •无光泽灰色 •迷彩绿 •无光泽黑色 •沙漠棕褐色 |
| 连接器 | •SMA •MCX •MMCX •N型 •TNC |
| LNA增益 | •33 dB LNA •40 dB LNA •无LNA |
电气指标
| 频率范围： | |
| L2 GPS | 1227.60±12 MHz |
| L2 GLONASS | 1242 -1249 MHz |
| L-Band B1 BeiDou | 1545 -1610 MHz 1561.098±10 MHz |
| L1 GPS E1 Galileo | 1575.42±15.0 MHz 1575.42±17.0 MHz |
| L1 GLONASS | 1609±7.0 MHz |
| 驻波比 | <2.0:1 |
| 阻抗 | 50Ω |
| 极化 | RHCP |
机械和环境指标
| 重量 | 约230g |
| 温度 | -55℃至+85℃ |
| 海拔 | 70000英尺 |
| 振动 | >30 Grms |
LNA性能
| LNA增益 | 参照选项表 |
| LNA噪声系数 | 3.5 dB |
| LNA P1dB输出 | +13 dBm |
| LNA直流电源 | (3.8 - 15) V；<70 mA |
尺寸图
部件号编码
