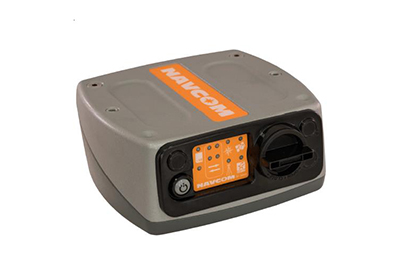

NavCom SF-5050星站差分系统

NavCom SF-5050集成StarFire™/RTK Extend™功能,可提供5cm级位置精度。SF-5050采用Onyx GNSS主板,可255通道并行信号跟踪,支持GPS和GLONASS等的多星座定位。同时,它还具备抗干扰技术及抗干扰能力。

SF-5050 提供“Freedom to choose”服务,用户可根据需要,选择性地开通可选功能以增强性能。这种灵活的架构,使SF-5050成为高精度应用的理想选择。

技术特点

  • 255通道并行跟踪
  • SBAS(WAAS/EGNOS/MSAS/GAGAN)支持
  • 内置3通道StarFire接收器和解调器
  • GPS:L1–CA,P1,L2–L2CA,P2,L2CL,L5–L5Q
  • Glonass:G1–G1C,G2–G2C
  • Beidou:B1–B1l,B2–B2I
  • Galileo:E1–E1B,E5A–E5AQ,E5B–E5BQ
  • 高灵敏度/弱信号跟踪
  • 快速获取/重新获取
  • 干扰抑制技术(带内和带外)
  • 多路径抑制技术
  • StarFireOverIP(可选)
  • RTKExtend™
  • Over-the-airStarFire™授权
  • 更小的数据延迟
  • 数据消息格式
    -NMEA0183:ALM,DTM,GBS,GFA,GGA,GLL,GNS,GRS,GSA,
    GST,GSV,HDT,MLA,RMC,RRE,ROT,TTM,VTG,ZDA,PNCT
    NCTproprietary
    -差分校正:SBASandStarFire(proprietary)
    -RTK差分:RTCM2.3,3.0,andMSMNavComProprietaryUltraRTK™
    -接收机控制:NavCom原始命令(ASCII/binary)
  • 可配置为RTK基站或流动站
  • 自定义输出更新率
  • 事件标记输入
  • 1PPS输出
  • 通讯端口
    -4xRS232(2-ChangeabletoRS422)
    -2xUSB2.0(Device)
    -Ethernet(10T/100T)
    -4-32GBSD卡

技术参数

性能参数

精度 水平/垂直
RTK: <40km

StarFire:

RTK Extend: (<15min)

DGPS: (<200kms)

速度:

航向:

+ 1 cm, +0.5ppm / + 2 cm, +1ppm (1σ)

<5cm / <10cm (1σ)

3cm + 1ppm / 6cm + 2ppm (1σ)

45cm + 3ppm / 90cm + 3ppm (RMS)

0.01ms (RMS)

0.1°

自定义数据更新率 位置速度时间(Hz):1, 5, (10, 25 可选)

原始数据(Hz):1, 5, (10, 25 可选)

数据延迟: 位置速度时间:10ms

原始数据:10ms

初次固定时间: 冷启动 / 温启动 / 热启动 < 65s / < 55s / < 20s
动态性能: 加速度≦ 6g

速度< 515m/s

高度< 18.3km

物理环境指标

尺寸: 176.3 x 168 x 72 mm
重量: 1.93kg
功耗: 8 W
输入: 9 - 32VDC , AC/DC 110/220VAC, 1.5A
温度: 工作温度:-40ºC 到 +70ºC

存储温度:-40ºC 到 +85ºC

湿度: 95%无冷凝
通过测试: •根据MIL-STD-810G测试低压,辐射,湿度,盐雾,冲击和振动

•根据IEC 60945/60950在陆上和海上环境中进行电气安全测试

• 防护等级IP67(防尘/防水)

•根据FCC/CE规范测试电磁干扰
