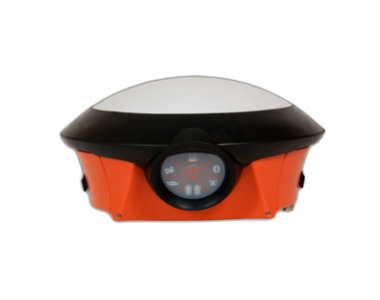

NavCom SF-3040星站差分系统

SF-3040 接收机是继星测-3050之后,又一款高性能StarFire & RTK产品,可为用户提供超远距离基线(40公里)RTK厘米级精度GNSS接收机,同时兼有StarFire功能,在全球任何时间,任何地点都能实现实时5厘米级的单机定位精度。

SF-3040支持Ultra RTK技术,可保证流动站GPS在距离基站高达40公里的远的地方获得RTK定位精度(1cm+0.5ppm),结合NavCom公司独有的RTK Extend技术,还可确保流动站与基站站电台断开通讯后15分内,继续维持RTK定位精度。

SF-3040除了支持RTK功能外,还增加了StarFire功能,用户可以使用全球第一个实现全覆盖的星基增强系统(Global Satellite Based Augmentation System ,GSBAS),在全世界任何地方,不需要地面基准站,获得到单机实时5厘米级定位精度的数据。

SF-3040采用NavCom最新的Sapphire 板卡引擎,拥有66个信号通道,可同时接收GPS/GLONASS/GALILEO/北斗(预置)和SBAS信号,专利的信号接收和处理技术确保了各种恶劣环境下卫星信号接收能力,同时还采用全天侯多环境应用设计,包括多个I/O选项,可选内置1W UHF电台,支持可移动SD卡和电池热插拔。

技术特点

  • 更轻便、更坚固的测量型GNSS接收机
  • RTK基准站、流动站一体机
  • 多系统导航定位,支持GPS/GLONASS/Galileo/预置北斗
  • RTK Extend技术-基准站通讯中断可继续RTK精度作业15分钟
  • 标配两块可热插拔电池,保证设备连续工作
  • 可选配内置UHF电台
  • 全视野66通道
  • 集成StarFire功能接收机
  • 高灵敏度/弱信号跟踪能力
  • 快速捕获、重捕获
  • 超强干扰抑制(包括带内&带外)
  • 拥有专利的多路径抑制技术

技术参数

物理环境指标
尺寸: 203mm x 111mm
质量: 1.45kg(含电池)
电源: AC/DC 适配器 110/220VAC
12VDC 0.5A( 9.0VDC - 32VCD )
输入/输出: COM1/LAN 9针;COM2/USB 9针
GPS和L波段天线: TNC-F
温度: 工作温度: -20º ~ +45ºC
存储温度: -40º ~ +85ºC
外壳: IP66(防水防尘)
认证: FCC/CE
连接头: 电源: LEMO 2-pin
COM1/USB: LEMO 7-pin
COM2: LEMO 6-pin
UHF天线: TNC
性能参数
信号跟踪 GPS,GLONASS,GALILEO,SBAS,StarFire
StarFire差分定位精度: 水平<  5cm
垂直< 10cm
RTK定位精度: 水平< 1cm + 0.5ppm
垂直< 2cm + 1ppm
RTK Extend定位精度: 水平< 3cm + 1ppm
垂直< 6cm + 2ppm
后处理定位精度: 水平< 5mm + 0.5ppm
垂直< 10mm + 0.5ppm
速度: 0.01m/s
自定义数据更新率: 位置/速度/时间:5Hz(10hz可选)
原始测量数据:5Hz (10Hz可选)
数据延迟: 定位/速度/时间<10ms
原始测量数据<10ms
初次定位时间: 冷启动<60秒;温启动<50秒;热启动<20秒
通讯参数
接口: 2 个 RS232,1个USB设备端口,蓝牙端口
数据格式: 数据/控制NCT格式;NMEA0183标准格式
数据格式: NMEA0183:ALM,GBS,GGA,GLL,GRS,GSA,GST,GSV,RMC,RRE,VTG,ZDA,NCT
差分格式:RTCM 2.3, RTCM 3.1,NTRIP, SBAS和StarFire
RTK差分:CMR/CMR+, RTCM 2.3, RTCM 3.1, NavCom UltraRTK™
通讯电台: 可选UHF电台 1W 403-473Mhz
内存: SD卡
配置
标准配置 可选配件
2块电池 UHF电台收发器(1W)
电池充电器 AC/DC电源线缆
SD存储卡(2G) 无端接电源线缆
串口和USB线缆各一根 汽车电源适配器
附加串行线缆
