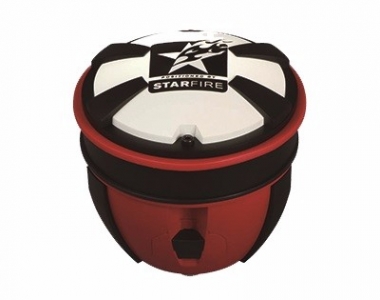

Falcon SF星站差分系统

Falcon SF是一款拥有255通道的支持所有主流卫星定位系统的全功能GNSS接收机。

Falcon SF能够一直输出精准定位结果,使其得以广泛的应用。使用基准站或VRS网络服务时,Falcon SF定位精度达到1cm+0.5ppm,使用“Starfire for Life”时,可以在全球任何地方无需基准站或其它差分改正数据,即可获得5cm的定位精度。卓越的定位能力使Falcon SF更适于偏远恶劣环境中作业。

Falcon SF不仅精准而且智能。Falcon的核心是高精度定位芯片GNSS Onyx™,它负责输出精准的定位结果。同时Falcon还有一颗可运行Windows 10或Linux的Arm处理器,这使得Falcon有独立运算的能力,能够存储数据,或是运行用户程序,还能够享用云服务。

通讯

支持UHF,GSM, Wifi,以及蓝牙连接,兼容多种RTK数据格式,是的Falcon SF流动站可以与不同品牌型号的基准站或VRS网络服务一同工作。

终身Starfire授权Starfire是一款全球星基增强定位系统(GSBAS),它能够在全球范围内提供5cm定位精度,Falcon SF包含了Starfire终身免费授权,不再需要架设基准站,也不需要SIM卡或其它通讯,只需按下按钮即可工作,不仅定位精准,使用起来也极为便捷。

UltraRTK™和RTK Extend™

Falcon SF和UltraRTK功能,实现了长达40km的长基线RTK作业半径,RTK Extend™功能能够使流动站在与基准站du断开连接后,保持15分钟的高精度定位状态。

通用GNSS接口

Falcon SF独特的配置功能,允许用户将其设置为其它接收机的数据格式,以便兼容各类软件。

Falcon云

使用Falcon采集的数据,都可以实时上传到云服务器,内、外业人员可以协同工作,分享数据,内业人员可以跟踪项目进度,甚至在外业人员离开现场前就可以开始处理数据了。

内置数据存储

尽管Falcon SF兼容多种数据格式输出,它仍然支持内部数据存储,用户可以将数据记录在接收机内存,方便后期下载使用。

Falcon API

Falcon SF提供完整的产品开发协议手册,用户可以根据相关协议,编写自己的GNSS软件。

传感器直连接口

目前为止,外部传感器,如回声探测器和线缆探测仪,可以直接与GNSS连接。

支持各种环境

水防震的坚固设计,加上可以热插拔的电池,确保了Falcon SF可以在最恶劣的环境中连续工作。Falcon SF专为全天候测量环境设计,它包含多个I/O接口,2瓦内置UHF电台,同时支持SD卡数据存储。

Falcon腕带

Falcon SF星站差分系统

Falcon SF腕带包含Falcon的完整控制功能,强光下也可以实现数据记录设置,数据显示及浏览。Falcon SF Onyx引擎包括一个高速ASIC数字信号处理器,并配备三个内置Starfire接收器/解调器。通过组合使用GPS(L1,L2,L2c,L5)GLONASS(G1,G2),Starfire L波段专用信号和SBAS(WAAS,EGNOS,MSAS,GAGAN)信号,Falcon SF Onyx GNSS即使在非常不利于卫星信号跟踪的环境下,也能提供无与伦比的定位性能。同时,Onyx还可以跟踪北斗(B1,B2)和伽利略(E1,E5A,E5B)信号。接收器还配备了两个RF接口,一满足未来的功能拓展,如单板双天线艏向测量等。卓越的干扰抑制(带内和带外),多径抑制和测量精度只代表了最新型Falcon SF接收器的部分技术特点。因为Falcon SF是一个多频接收器,它几乎不受电离层效应的影响。Falcon SF具有255个通道,可为所有信号提供全视图跟踪。

技术特点

  • “All-in-view”255通道并行跟踪
  • L1C/A,L2P,L2C,L5,G1C/A,G2P,G2C/A,B1,B2,E1,E5A.E5B
  • 支持多星座组合定位,包括(GPS/Galileo/BeiDou/GLONASS)码和全波段载波相位跟踪
  • Ultra RTK(最高可达40km长基线作业)
  • SureNav技术
  • RTKExtend™技术
  • 基准站流动站一体化设计
  • 多路径抑制专利技术
  • 快速捕获/重捕获
  • 高灵敏度/弱信号跟踪
  • 卓越的干扰抑制(带内&带外)
  • SBAS(WAAS,EGNOS,MSAS,GAGAN)两个专业通道跟踪
  • 单基站网络,支持多种数据协议

参数指标

性能
跟踪(载波&相位) GPS:L1,L2,L2C&L5 carrier,CA,L1P,L2P&L2C code

GLONASS:G1&G2 carrier,CA&P code

GALILEO:E1,E5A,E5B

BEIDOU:B1,B2

SBAS:WAAS,EGNOS,MSAS,&GAGAN

RTK差分 RTCM格式:18-22和1001-1013,1019,0120,1033

NCT格式:0*5B,0*5C,0*5E1和0-62(16进制)



端口 2*RS232

USB 2.0(设备)Bluetooth™

定位&原始数据更新率 1Hz,5Hz,10Hz
内存 可插拔SD存储卡
物理环境
尺寸 136mm*136mm
重量(含电池) 0.95kg
电源输入 AC/DC适配器110/220 VAC,12VDC 额定0.5A(9.0V至32VDC)
温度 工作:-20°至+45℃(-4°至+113℉)

储存:-40°至+85℃(-40°至+185℉)

防护 IP67(防水/防尘)
认证 FCC/CE
接头 电源,Com1/USB LEMO,8-pin

UHF天线 TNC(隐藏式)

精度(RMS)
RTK(<40km) 水平:1cm+0.5ppm

垂直:2cm+1ppm

RTK Extend(<15分钟) 水平:3cm+1ppm

垂直:6cm+2ppm

RTK浮动解 水平:30cm+3ppm

垂直:60cm+3ppm

快速收敛(Starfire GNSS) 水平:7cm

垂直:14cm

快速收敛时间: <55秒
收敛时间: 最快4分钟
Starfire GNSS 水平:5cm

垂直:10cm

Starfire GPS 水平:10cm

垂直:15cm

测向 0.1°
*天线基线长度0.6m,需要10Hz数据更新率
增强SBAS(WAAA/EGNOS/MSAS/GAGAN) 水平:60cm

垂直:120cm

位置精度(RMS) 速度:0.01m/s

后处理:5mm+0.5ppm/10mm+0.5ppm

初次固定时间 冷启动:65秒

温启动:55秒

热启动:20秒

信号重捕获
信号失锁时间>60秒 2秒
通讯
UHF电台 2 watt,403-473MHz
数据协议
NMEA-0183 ALM,GBS,GGA,GLL,GRS,GSA,GST,GSV,MLA,RMC,RRE,VTG,ZDA,DTM,GFA,GNS,HDT,ROT,TTM
差分类型 RTCM 2.3 and 3.0,RTCM types 1,2,3

9,31,and 34,SBAS(WAAS/EGNOS/MSAS/GAGAN),and Starfire



系统组成
2块电池
电池充电器
4GB可插拔SD存储卡
UHF数传电台(最高2W发射功率)
串口和USB线缆
AC/DC电源线缆
坚固设备运输箱
可选配件
外接电源线
车载充电器
附加串口线
质保
3年质保
Starfire
终身Starfire授权
Starfire 5cm全球定位精度
内置3通道Starfire™接收机
Starfire Over IP数据传输
Starfire Rapid Recovery
物理和电源
轻便测量型一体化接收机
可热插拔双锂电池
