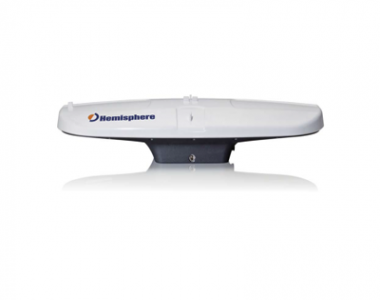

V102 导航定位及测向系统

Vector V102 GPS罗经拥有精确定位和定向性能的导航体验,Vector V102利用SBAS(SBAS、EGNOS、MSAS等)差分GPS定位,从而为Hemisphere GPS提供了一个基于智能天线的低成本、高效率的定向和定位解决方案。

功能特点

  • 提供定向、定位、起伏、横滚和俯仰
  • 带内和带外抗干扰能力
  • 小尺寸却可达0.75度的定向精度
  • 快速的首次锁定时间
  • 95%的时间内1m的差分定位精度
  • 集成陀螺仪和倾斜传感器可提供快速启动时间,并在临时缺失GPS信号时提供航向更新
  • 支持SBAS(WAAS、EGNOS、MSAS等)和可选外部差分输入
  • COAST技术可在差分信号缺失情况下连续保持40分钟甚至更长时间的的差分定位精度

技术参数

GNSS性能规格
接收类型: L1,C/A码带载波相位平滑
通道数: 双12通道,并行跟踪(当锁定SBAS时为双10通道)
SBAS跟踪: 2通道,并行跟踪
更新率: 10Hz标准,20Hz可选(定向和定位)
水平精度: <1.0米95%置信度(DGPS)/<2.5米95%置信度(自主定位,无SA)
定向精度: <0.75° rms
俯仰和横滚精度: <1.5° rms
起伏精度: 30cm
授时(1PPS)精度: 50ns
转弯率: 最大至90°/S
罗盘安全距: 30cm
冷启动: <60s(无历书或时钟)
温启动: <20s典型(有历书或时钟)
热启动: <1s典型(有历书、时钟和位置)
航向锁定: <10s典型(有效定位)
通讯
串口: 2个全双工RS 232端口
波特率: 4800-115200
校正输入/输出协议: RTCM SC-104
数据输入/输出协议: NMEA0183,NMEA2000,Crescent二进制3,CAN
环境
工作温度: -30℃—+70℃(-22°F—+158°F)
储存温度: -40℃—+85℃(-40°F—+185°F)
湿度: 100%无冷凝
电源
输入电压: 6-36VDC
功率消耗: 约3W额定
电流: 240mA@12VDC
电源隔离: 与附件绝缘
反极性保护:
物理
附件: 抗紫外线,白色塑料,AESHW600G,无腐蚀性,自降温
尺寸: 41.7长*15.8宽*6.9高cm
重量: 约1.5kg
电源/数据连接: 12-pin,母头,IP67
辅助设备
陀螺仪: 提供航向平滑、快速定向重捕获和可靠性<1°每分钟,当GPS信号缺失时,连续定向时间可长达3分钟
倾斜传感器: 协助提供快速启动
