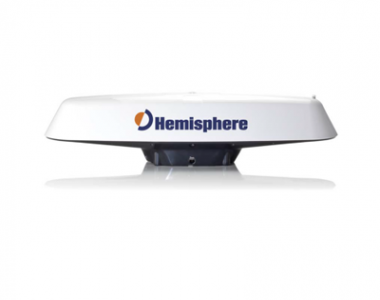

Vector V103/V113 GPS 罗经

V103V113采用Hemisphere GNSS Crescent和Vector创新技术。新的复合偶极子低多径天线保持相位中心间50厘米的天线距,从而提供了优于0.3° RMS的定向精度,同时在使用SBAS(EGNOS,MSAS和WAAS)或信标修正时可达到95%观测时间内小于60厘米的定位精度。同时支持NMEA 0183和NMEA 2000协议,从而保证了与Hemisphere GNSS信息传输的无缝兼容。

功能特点

  • 国际海洋组织认证通过的专业定向设备(THD)
  • 专业定向精度 < 0.03° rms
  • 差分定位精度 < 60 cm rms @95%
  • 起伏 < 30 cm rms
  • 俯仰和横滚 < 1° rms
  • 可靠的IP69智能天线外壳设计
  • 在GPS意外中断时可连续准确定向达3分钟
  • COAST技术可在差分信号缺失情况下连续保持40分钟甚至更长时间的的差分定位精度
  • 集成陀螺仪和倾斜传感器可提供快速启动时间,并在临时缺失GPS信号时提供航向更新信息
  • 高灵活性,易于集成的NMEA0183和NMEA2000数据接口

技术参数

GNSS性能规格
接收类型: L1,C/A码带载波相位平滑
信号跟踪: GPS L1,GLONASS L1
GPS灵敏度: -142dBc
SBAS跟踪: 2通道,并行跟踪
更新率: 标准20Hz
水平精度: <0.6米95%置信度(DGPS)/<2.5米95%置信度(自主定位,无SA)
定向精度: <0.30°rms
俯仰和横滚精度: <1°rms
起伏精度: 30厘米rms
授时(1PPS)精度: 50纳秒
转弯率: 最大至90°/S
罗盘安全距: 0.75厘米(带外壳)
冷启动: <60秒(无历书或时钟)
温启动: <20秒 典型(有历书或时钟)
热启动: <1秒典型(有历书、时钟和位置)
航向锁定: <10秒典型(有限定位)
信标性能规格:
通道数: 2通道,并行跟踪
频率范围: 283.5-325kHz
作业模式: 手动,自动和和数据库
协议: IEC 61108-4信标标准
通讯
串口: 1个全双工RS232端口,1个全双工RS-422端口和1个半双工RS-422(仅Tx)
波特率: 4800-115200
校正输入/输出协议: RTCM v2.3(DGPS),RTCM SC-104,L-Dif
数据输入/输出协议: NMEA0183,NMEA2000,Crescent 二进制3,L-Dif
授时输出: 1PPS CMOS,低电频,同步下降,10Ω,10oF负荷
航向警告输入/输出: 当航向无效是开启传递系统
环境
工作温度: -30℃—+70℃(-22°F—+158°F)
储存温度: -40℃—+85℃(-40°F—+185°F)
湿度: 95%无冷凝
国际海洋组织认证:
电源
输入电压: 6-36VDC
功率消耗: V103:3W额定V113:3.3W额定
电流
V103:320mA@9VDC/240mA@12VDC/180mA@16VDC
V113:352mA@9VDC/265mA@12VDC/200mA@16VDC
物理
尺寸: 66.3长*20.9宽*14.6高cm
重量: V103:2.1kg V113:2.4kg
电源/数据连接: 18-pin密封
状态指示(LED): 电源
