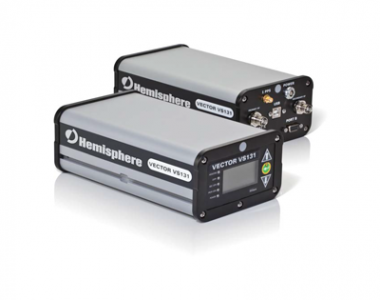

VS131/VS330 测向定位系统

通过将L-Band技术整合在Vector™ VS家族产品中,精密海洋和陆地应用要求了Vector™ VS131/VS330接收机卓越的定向和定位性能,Vector VS131是在可接收到L-Band服务区域内进行专业机械控制和导航应用的理想选择,其自身的显示和用户界面,可以便捷地安装在终端设备上;双GPS天线可根据用户的定向精度要求进行单独安装。

功能特点

  • 支持L-Band DGNSS(中国精度全球星基增强差分)技术
  • 卓越的定向精度,包括短基线和长达10米的天线距
  • 扩展支持L1/L2 GPS/GLONASS/BDS RTK 功能
  • 快速的RTK收敛和重捕获时间
  • 简洁的菜单操作
  • 在GNSS信号丢失时,可连续准确定向3分钟
  • COAST技术可在差分信号缺失情况下连续保持40分钟甚至更长时间的差分定位精度
  • 集成陀螺仪和倾斜传感器可改善快速启动时间,并在临时缺失GPS信号时提供航向更新信息

技术参数

GNSS性能规格
接收类型: L1,C/A码带载波相位平滑/Vector GNSS L1/L2 RTK
信号接收: GPS/BDS,GLONASS,Galileo
通道数: 24/372
GPS灵敏度: -142dBc
SBAS跟踪: 3通道,并行跟踪
更新率: 标准10Hz,20Hz可授权
水平精度: RMS(67%)2DRMS(95%)
中国精度(V330): 4cm(H10)15cm(H30)50cm(H100)
RTK: 10mm+1ppm20mm+1ppm
SBAS(WAAS): 0.3m0.6m
单点: 1.2m2.5m
定向精度: VS131/VS330
<0.33°rms<0.17°rms@0.5m天线距
<0.19°rms<0.09°rms@1.0m天线距
<0.08°rms<0.04°rms@2.0m天线距
<0.03°rms<0.02°rms@5.0m天线距
<0.01°rms<s@10.0m天线距
俯仰和横滚精度: <1°rms
起伏精度: 30厘米(DGPS)10厘米(RTK)
授时(1PPS)精度: 50纳秒(VS131)/20纳秒(VS330)
冷启动: <40秒(无历书或时钟)
温启动: <20秒典型(有历书或时钟)
热启动: <1秒典型(有历书、时钟和位置)
航向修正: <10秒典型(有效定位)
通讯
串行端口: 2个全双工RS232端口
USB端口: 1个USB-B
波特率: 4800-115200
校正/协议: RTCM v2.3(DGPS),RTCM v3(RTK),CMR,CMR+
数据输入/输出协议: NMEA0183,Crescent 二进制3,L-Dif
功率
输入电压: 8-36VDC
功率消耗:
<4.5W额定(GPS(L1)和L-band)
<3.6W额定(GPSL1)
<6.2W额定(GPS(L1/L2),GLONASS(L1/L2)和L-band DGPS/HP/XP)
<5.3W额定(GPS(L1/L2)和GLONASS(L1/L2))
电流
<0.38A额定(GPSL1和L-band)
<0.30A额定(GPSL1)
<0.

52A额定(GPS(L1/L2),GLONASS(L1/L2)和L-band DGPS/HP/XP)

<0.44A额定(GPS(L1/L2),GLONASS(L1/L2))
电源隔离: 500V
反极性保护:
天线电路保护:
环境
工作温度: -30℃—+70℃(-22“F—+158°F)
储存温度: -40℃—+85℃(-40“F—+158°F)
湿度: 95%无冷凝
外科等级: IP66(IEC 60529)
物理
尺寸: 20.2长*12.0宽*75高cm
重量: 1.1kg
状态指示(LED): 电源,第一和第二GPS锁定,差分锁定,DGPS定位,航向,L-band锁定
电源切换: 前面板
电源连接器: 2-Pin OSU金属 圆
数据连接器: DB 9(密封)/双TNC(母头)
