产品概述
XST-PhotoNet-NDVI2020 植被指数观测仪的主要功能：非破坏性的获取生长植被的重要参数，包括：植被覆盖度FVC、归一化植被指数NDVI、叶面积指数LAI、比值植被指数RVI、郁闭度CD，及绿度相对指数GCC、红色相对指数RCC、蓝色相对指数BCC、红绿指数RG等植被指数；以上所有指标均可直接自动输出。
该仪器主要应用：森林、草地、湿地、农业等植被生长监测领域的植被参量测量、开展星地检验评估。该仪器即兼顾了原位长期在线自动监测植被生长的时间序列变化，同时也配套了基本相同功能的便携附件，支持人工采样移动调查，辅助原位观测的主设备，实现了观测的空间扩展。
系统组成
原位监测主机
由智能相机模块、数据采集器及安装附件等组成。主机利用太阳能或者交流供电系统，保持其野外长期运行；由数据采集器控制智能相机模块、自动获取RGB图像及红光/近红外光谱图像数据，并通过内置程序，自动计算叶面积指数等多种参数指标；自带的无线传输模将监测的数据通过无线信号远程回传至服务器。
移动采样便携附件
主要由采集端、操作端与仪器支架等组成。采集端主要通过两个独立的RGB相机和红光/近红外光谱相机获取数据，自带倾角传感器：实时反馈图像传感器的俯仰角、翻滚角和方位角。控制端可以实时查看采集端的成像，自动识别多种植被类型：目前可识别常见的9门类共上百种植物， 且持续更新中。仪器支架人性化设计：小巧轻便，支架长度可调节，附带肘托及背带、符合人体工程学原理，操作舒适。
系统操作软件
系统内置程序，利用孔隙率模型，自动计算叶面积指数；利用神经网络算法及图像分割模型，自动计算植被覆盖度和郁闭度；通过获取的RGB图像和光谱图像的光谱DN值，内置多种植被指数算法，自动计算输出植被指数。

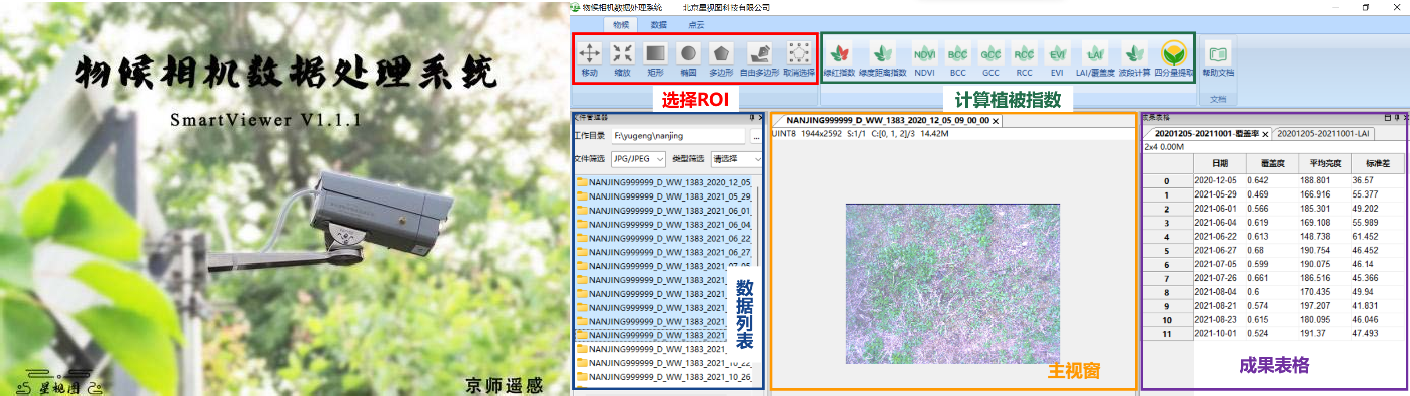

除了系统本身能自动输出多种指标值外，系统还提供了针对于XST-PhotoNet系列产品开发的PC 端物候图像数据处理软件SmartViewer。可实现后期时间序列图像批量处理，如兴趣区域选择、植被图像分类等功能，然后重新计算多种指标，物候曲线拟合与关键物候期提取等。
技术参数
| 整体输出指标 | 可测参数 | 植被覆盖度 FVC、归一化植被指数 NDVI、叶面积指数 LAI、比值植被指数、郁闭度、可直接输出 GCC，RCC，BCC，红绿指数等植被指数 |
| 叶面积指数 | 精度优于士 2% 量程：0~12 ㎡/㎡ 分辨率：≤0.01 |
|
| 传感器参数 | RGB 传感器 | CMOS 型，标准 RGB 真彩色图像输出，1200 万像素，视场角 78° |
| 红外传感器 | 500 万像素，视场角 78° 感应波段：红光 650nm，近红外波 850 nm（半波宽±10 nm） |
|
| 镜头最大视场角 | 78°（可定制鱼眼镜头） | |
| 支持 GPS/北斗定位 | ||
| 拍摄角度实时监测 | 翻滚角：0~360°； 俯仰角：0~90°； 方位角：0~360° 支持传感器角度信息通过字符叠加显示到图像顶部 |
|
| 具备自动识别多种植被名称功能：可识别常见的 9 门类共上百种植物 | ||
| 图像调节 | 亮度、色度、饱和度、红平衡、蓝平衡，支持一键复位 | |
| 数据管理 | 支持本地与云端保存、数据自动导入与地图显示、计算结果地图标注 | |
| 工作环境 | 工作温度：-10 ℃～50 ℃ ； 工作湿度：0%～99% RH（无凝结） |
|
| 数据与传输 | 测量模式 | 无人值守全自动和人工便携式采集，可定时采集，定时传输, 可远程视频实时观测植被生长，并通过远程控制实时采集和自定义采集频率进行采集 |
| 输出图像 | 三种图像输出（RGB 图像，NDVI 图像，NIR 图像） | |
| 传输方式 | FTP 和 HTTP 传输（图像和计算数值远程上传服务器）; 支持协议：GB28181 协议; 支持 IP 地址：动态 IP 地址/静态 IP |
|
| 仪器已获得第三方检测单位的检测报告，报告上注明具有“植被指数”和“植被盖度”功能 | ||
