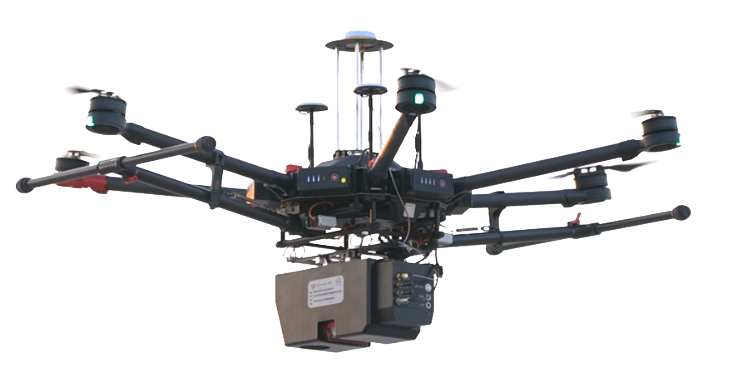

视频高光谱与点云“图-谱合一”传感器
iSpectrum5D H41将高光谱采集与三维点云测量融为一体，实现了田间作物空间三维、光谱维、时间维的五维实时同步感知，轻便敏捷，适合轻小型无人机及地面移动平台搭载使用。
功能特性
- 用于农作物等高光谱测量，粮田作物长势、成分、病虫害等监测分析
- 采用国产化像元级光谱滤光的快照式阵列分光技术，实现500nm～900nm 光谱范围内 41 个谱段（16+25）的视频级高速同步成像，无畸变
- 激光雷达、成像高光谱仪、定位定姿微秒级时间同步技术，实现了三维点云和高光谱图像的高精度图-谱融合，几何测量精度优于 1 个像素
- 体积小、质量轻，作业效率高（1.6 亩/min，@30m 高度），适合多种无人机平台
技术参数
| 光谱成像方式 | 面阵成像 |
| 高光谱空间分辨率 | 500×500 像素 |
| 角分辨率 | 0.001° |
| 光谱采集频率 | 5 cubes/s |
| 高光谱分辨率 | 8nm |
| 激光光束发散度 | 0.5mrad |
| 高光谱视场角 | 29° |
| POS 数据后处理精度 | 1cm+1ppm |
| 雷达扫描速度 | 210 线/s |
| 测量距离 | 10~800m@80% |
| 重复精度 | 5mm@100m |
| 惯导位置精度 | 水平 0.02m 垂直 0.05m |
| 像素大小 | 2.0cm@30m |
| 激光扫描视场角 | 100° |
| 数据记录位深度 | 8bit |
| 数据采集器 | 1 个 USB3.0 接口，1 个千兆网口、1 个串口、2 个 HDMI接口等多种接口，支持多种形式的二次开发 |
| 波段范围 | 500~900nm |
| 整机尺寸 | 320*137*127（mm） |
| 整机质量 | 2.9kg |
| 数据采集方式 | 硬件同步触发 |
| 激光波长 | 1535nm |
| 激光扫描仪回波 | 5 次或无限次 |
| POS 姿态精度 | (R;P;H):0.005;0.005;0.02 |
三轴增稳云台
配备大疆如影-MX 三轴电子增稳云台，无需改装可直接挂载于大疆无人机使用，实现高光谱雷达相机挂载在飞机上进行角度调节和增稳，内置DJI 专用伺服驱动模块，独立 IMU 模块，DJI 定制的 32 位 DSP 处理器、供电模块、蓝牙模块、接收机模块和电源分配模块。

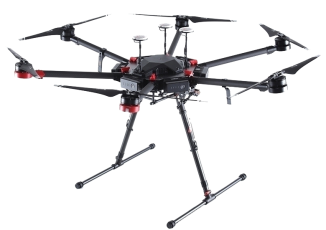

无人机飞行平台
配备大疆 M600-PRO 六旋翼飞行平台，实现全自动航线规划飞行。
| 旋翼类型 | 六旋翼 |
| 最大飞行时间 | 32 分钟 |
| 工作环境温度 | -10℃ 至 40℃ |
| 轴距 | 1200mm |
| 可承受风速 | 65 km/h |
| 地面站系统 | DJI GS PRO |
| 最大载重 | 6.5kg |
| 最大飞行海拔高度 | 5000m |
| 最大起飞重 | 15.5kg |
| 悬停精度 | 垂直：±0.1m（视觉定位正常工作时）±0.5m（GPS 正常工作时）±0.1m（RTK 定位正常工作时） 水平：±0.3m（视觉定位正常工作时）±1.5m（GPS 正常工作时）±0.1m（RTK 定位正常工作时） |
数据采集处理软件平台
（1）支持自动曝光时间设置、图像数据实时显示、拍摄时间间隔、拍摄时长等多种参数设置、任意组合不同谱段图像、合成伪彩色、实时数据采集和保存；同时可同步控制激光扫描仪、POS 系统及高光谱仪的工作状态。
（2）对于激光雷达模块，软件具备 POS 轨迹高精度解算功能，解算飞行过程中姿态和定位信息，通过结算结果可实时查看和统计轨迹精度和姿态精度；支持轨迹姿态信息数据单独导出；自动融合高光谱和激光雷达点云数据，可利用地面光谱数据校正无人机载光谱仪数据，可自动匹配计算每秒反射率，匹配精度优于 1 秒，并且可以基于地面靶标求算反射率，支持多任务的机载数据、多靶标校准数据同步处理。实现高光谱拼接、自动成图、一键计算的功能。结果可辅助小麦碳氮含量定量反演、病虫害识别等。
（3） 可导出数据处理精度报告及过程结果，提供给用户做进一步的分析。

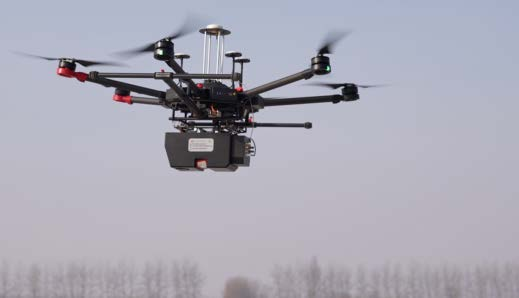

无人机数据获取
点云
高光谱数据
