Spatial FOG Dual GNSS/INS惯性导航系统

Spatial FOG Dual

Spatial FOG Dual是一款加固式GNSS辅助惯性导航系统和AHRS,可在最苛刻的条件下提供准确的位置,速度,加速度和方向。它集成了超高精度光纤陀螺仪,加速度计,磁力计,压力传感器以及双天线RTK GNSS接收器。系统采用了先进的融合算法,可提供准确可靠的导航和定位信息。



优势特点

  • 0.01°横摇&俯仰精度
  • 0.01°航向精度
  • 8mm位置精度
  • 0.05°/小时FOG陀螺仪
  • L1 / L2 RTK / PPK
  • GPS,GLONASS,Galileo和BeiDou
  • 双天线测向



特征

双天线定向

Spatial FOG Dual具有双天线RTK功能。这使它能够无论在静止或移动时,都提供高精度的航向数据。相比单天线系统难以应对的低动态应用和其它对航向有高精度要求的应用,这是一个很好的选择。另外,它还能够准确测量车辆滑移角度。

超强的惯性性能

Spatial FOG Dual包含KVH Industries 1750光纤陀螺仪(FOG)IMU,可提供极其精确的惯性数据,远远超出现有的最先进的MEMS技术。这使得Spatial FOG Dual可以在没有GNSS的情况下,长时间维持非常高的准确度和盲区计算能力。尽管FOG IMU具有很高精度,但Spatial FOG Dual极具竞争力的价格,也低于市场上的许多MEMS系统。

RTK GNSS接收器

Spatial FOG Dual包含一个双频Trimble RTK GNSS接收器,可提供高达8mm的定位精度,并支持所有当前和未来可扩展的卫星导航系统,包括GPS,GLONASS,GALILEO和北斗。 系统还支持Omnistar服务,可实现高精度定位。Spatial FOG Dual支持实时RTK定位和原始数据记录,以进行动态后处理(PPK)。

先进的滤波器

Spatial FOG Dual包含Advanced Navigation先进的滤波器。该滤波器比传统的扩展卡尔曼滤波器更智能,并且能够通过利用人类启发式的人工智能从数据中提取更多信息。它专为控制应用而设计,具有高水平的健康监测和不稳定性预防功能,可确保稳定可靠的数据输出。

热启动

Spatial FOG Dual包含新一代电池备份系统,系统能在2秒内从最后定位位置热启动惯性导航,并在大约3秒钟内获得GNSS修正。电池备份系统可在产品的使用期间持续使用,并可在没电的情况下提供48小时的备份。Advanced Navigation的Spatial系列是世界上唯一提供热启动惯性导航功能的GNSS/INS。

可靠性

Spatial FOG Dual专为对可靠性要求非常高的的关键控制任务而设计。它建立在面向安全的实时操作系统之上,所有软件均按照安全标准进行设计和测试,并具有容错功能。所有外部接口都可以防止硬件免受反极性,过压,浪涌,静态和短路的影响。 GNSS具备RAIM(接收机自体完好性监控)功能,它可以自动排除故障和经过篡改的卫星信号。Spatial FOG Dual包含一个辅助MEMS IMU,用于检测主IMU的故障。

高更新率

Spatial FOG Dual的内部滤波器以1000Hz运行,数据也可以通过高速RS232或RS422端口以此速率输出。系统可以用于控制动态平台。

外部设备

Spatial FOG Dual具有两个通用输入输出引脚和两个辅助RS232 / RS422端口,支持大量外部设备。包括用于车辆的里程表数据输入,用于水下导航的DVL和USBL,NMEA输入/输出等。如果用户可以支付集成费用,也可以添加定制对其它外围设备的支持。



应用

海洋测绘

Spatial FOG Dual是海洋测量应用的理想选择,系统可提供单个装置所需的所有参考数据。高精度的实时横摇,俯仰,航向以及RTK精度定位,非常适合建立海底参考站。它采用先进的紧耦合升沉滤波器,可提供超过大多数后处理升沉系统的升沉精度。它还支持Omnistar功能,以提高远洋定位精度。

大地测量

Spatial FOG Dual的高精度横摇,俯仰和航向数据输出,使其非常适合测量应用。它支持RTK定位,与标准GPS相比,它可以提供更高的定位精度(8mm)。该系统支持连接高分辨率轮速传感器或里程表,使其能够在GPS中断后,保持准确的数据输出,并在通过隧道或其他无法获得GPS信号的区域实现持续测量。系统还支持输出RINEX原始数据,可用于数据后处理。

直升机

Spatial FOG Dual是直升机的理想选择,通常在这种条件下,高级别的磁性干扰使得磁罗经无法正常使用。在该应用中,单天线GNSS/INS系统可能会因为平台的静止悬停而无法解决航向的问题。Spatial FOG Dual能够在各种条件下提供更精准的数据,无论平台是静止还是移动,或是各种级别的磁干扰。

天线对准

不管在固定天线或是动态天线应用中,Spatial FOG Dual提供高精度的横摇,俯仰和航向,是实现天线对准控制的理想选择。即使GNSS信号中断或被干扰,也可提供连续可靠数据,确保系统可以持续较长的正常运行时间。

赛车运动

Spatial FOG Dual是赛车运动性能测试的理想工具。根据速度和方向数据,可以计算滑移,过度转向和转向不足等。速度和加速度数据可用于计算制动和加速的改进。位置可用于确定与最佳轨道位置的偏差。Spatial FOG Dual的高振动容差意味着不必担心发动机或道路的振动。Spatial FOG Dual还支持向Dewesoft产品等数据采集系统输出数据。

机器人技术

Spatial FOG Dual的精确数据可以用于机器人稳定控制系统,其位置,速度和加速度数据可用于机器人导航。 Spatial FOG Dual的高速更新率使其能够控制动态平台,并且对安全性和可靠性提供更多保障。

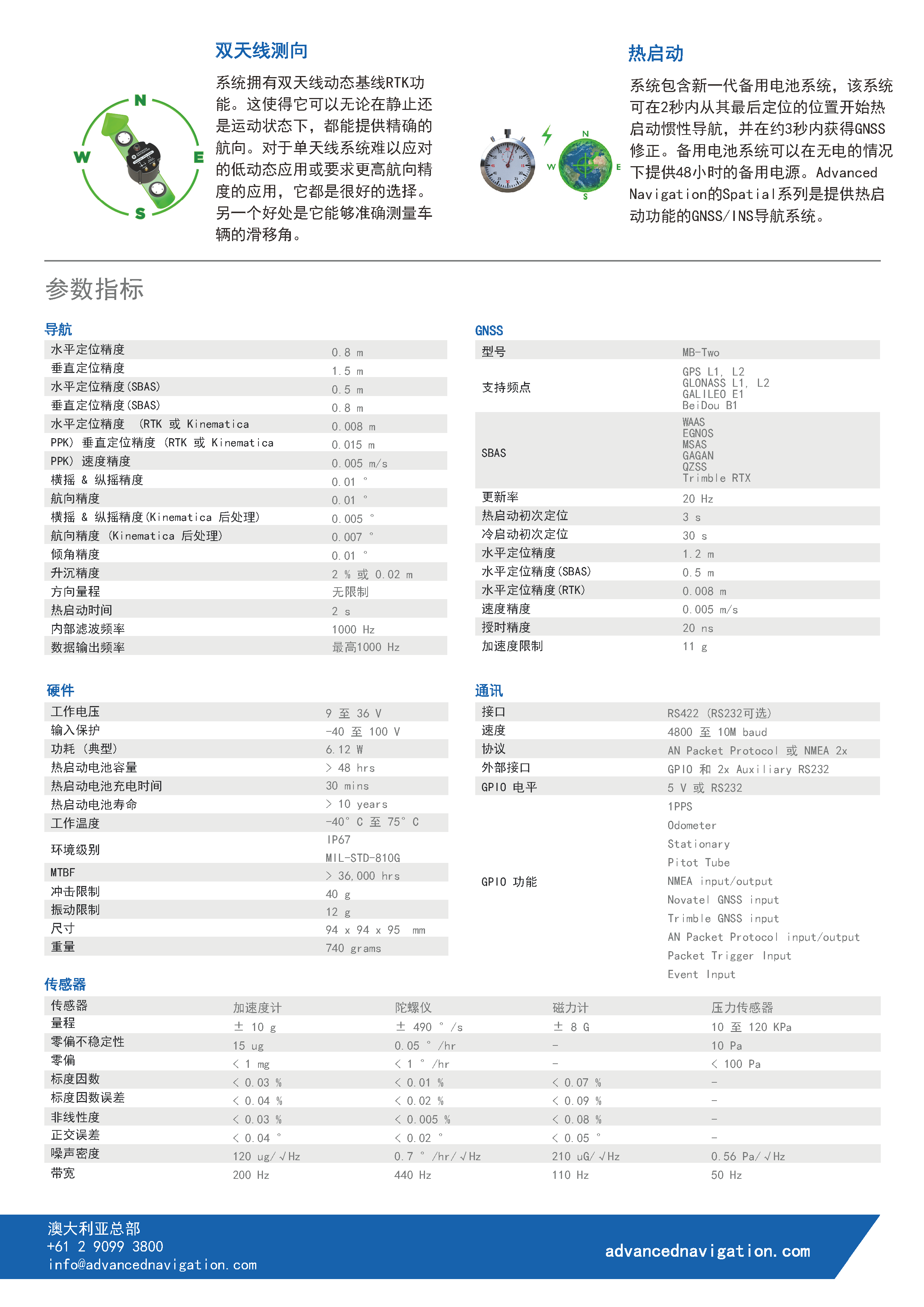

技术指标

导航

定位精度 水平 0.8 m  垂直 1.5 m
定位精度(SBAS) 水平 0.5 m  垂直 0.8 m
定位精度(RTK或PPK) 水平 0.008 m  垂直 0.015 m
速度精度 0.005 m/s
横摇&俯仰精度 0.01 °
航向精度 0.01 °
横摇&俯仰精度(动态后处理) 0.005 °
航向精度(动态后处理) 0.007 °
滑动精度 0.01 °
升沉精度 2 % 或0.02 m
方向范围 无限制
热启动时间 2 s
内部滤波频率 1000 Hz
数据输出频率 最高1000 Hz

传感器

传感器 加速度计 陀螺仪 磁力计 压力计
范围 ±10g ±490 °/s ±8 G 10 - 120 KPa
零偏稳定性 15 ug 0.05 °/hr - 10 Pa
初始偏差 < 1 mg < 1 °/hr - < 100 Pa
初始比例误差 < 0.03 % < 0.01 % < 0.07 % -
比例因子稳定性 < 0.04 % < 0.02 % < 0.09 % -
非线性 < 0.03 % < 0.005 % < 0.08 % -
横轴对准误差 < 0.04° < 0.02° < 0.05° -
噪声密度 120 ug/√Hz 0.7°/hr/√Hz 210 uG/√Hz 0.56 Pa/√Hz
带宽 200 Hz 440 Hz 110 Hz 50 Hz

GNSS

型号 Trimble MB-Two
支持卫星星座 GPS L1, L2

GLONASS L1, L2

GALILEO E1

BeiDou B1

SBAS WAAS、EGNOS、MSAS、GAGAN、QZSS、RTX
数据更新率 20 Hz
热启动初次固定 3 s
冷启动初次固定 30 s
水平定位精度 1.2 m
水平定位精度(SBAS) 0.5 m
水平定位精度(RTK) 0.008 m
速度精度 0.005 m/s
时间精度 20 ns
加速度 11 g

通讯

接口 RS422(RS232可选)
速率 4800 - 10M
协议 AN Packet Protocol 或 NMEA
外部接口 2x GPIO和 2x RS232
GPIO级别 5 V 或 RS232
GPIO功能 1PPS

Odometer

Stationary

Pitot Tube

NMEA input/output

Novatel GNSS input

Trimble GNSS input

AN Packet Protocol input/output

Packet Trigger Input

Event Input
Nortek DVL Input

硬件

工作电压 9 - 36 V
输入保护 -40 至 100 V
功耗(典型) 6.12 W
热启动电池工作时间 > 48 小时
热启动电池充电时间 30 分钟
热启动电池寿命 > 10 年
工作温度 -40℃ 至 75℃
防护等级 IP67 MIL-STD-810G
MTBF > 36000 小时
冲击极限 40 g
振动 12 g
尺寸 94x94x95 mm
重量 740 g
