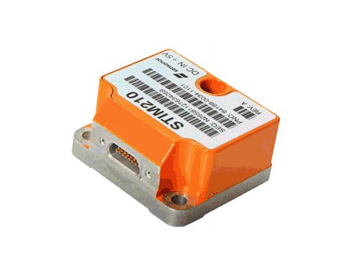

STIM202/STIM210 MEMS多轴陀螺模块

STIM202/210是一种小巧、价格适中、在恶劣环境下仍能可靠工作的高性能硅基MEMS陀螺模块,最多可容纳3轴。它不受国际武器贸易协定(ITAR) 约束, 适用于工业、航天及国防领域的平台稳定系统、导航与控制等应用。具有重量轻、启动时间短、零偏稳定性高,支持外触发输入、数据时间戳和采样率高。出厂前经过校准,并在宽工作温度范围内进行温度补偿,产品内部进行高精度的温度补偿设计。客户可在一定范围内就参数进行配置,如采样率和数据输出格式等。很多系统设计者都会考虑选择使用STIM 202/210来替代尺寸大、昂贵、脆弱且易磨损的现用光纤陀螺仪(FOG) 、石英或其它机械陀螺传感器。

应用方向:通讯平台稳定、探测平台稳定控制、载体姿态测量、飞行器导航控制、武器系统制导控制、无人操控设备控制。

整体指标 STIM 202 STIM 210
重量 52g 55g
冲击 1500g/0.5ms 1500g/0.5ms
工作温度 -40~+85℃ -40~+85*C
贮存温度 -50~+90*C -55~+90*C
工作电压 5±0.5V 5±0.5V
功耗 <1.5W <1.5W
启动时间 10s 5s
采样率 1000Hz 2000Hz
尺寸 44.75X38.6X20.0mm 44.8X38.6x21.5mm
输出形式 数字接口,RS422 数字接口,RS422
陀螺性能 STIM 202 STIM 210
测量范围 ±400°/s ±400°/s
零偏稳定性 0.5°/h 0.5°/h
全温零偏稳定性 30(∆T≤±1°C/min)°/h 10(∆T≤±1°C/min)/h
非线性度 200ppm 50ppm(典型值:25)
带宽(-3dB) 262Hz 262Hz
分辨率 24bit(或0.22°/h) 24bit(或0.22°/h)
随机游走 0.2°/√h 0.15°/√h
