所属分类：GNSS天线
产品特点
- 天线设计采用四臂螺旋结构，具有稳定的相位中心，提高测量精度
- 天线增益高，方向图波束宽，对低仰角信号有良好的接收效果
- 天线配备高带外抑制低噪放电路，可有效抵御外界电磁干扰
- 天线体积小、重量轻、功耗低，可有效降低设备负载，提高设备续航能力
应用领域
可广泛应用于各种工业无人机以及平板、执法记录仪等手持设备。
技术指标
| 电气参数 | |
| 频率范围 | GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2 GALILEO E1/E2/E5a/E5b |
| 极化 | 右旋圆极化 |
| 增益 | 仰角90°≥2dBi |
| 轴比 | 仰角90°≤3dB |
| 驻波比 | ≤2.0 |
| 水平面覆盖角度 | 360° |
| LNA增益 | 36±2dB |
| 噪声系数 | ≤2.0 |
| 工作电压 | 3.3~12VDC |
| 工作电流 | ≤45mA |
| 输入阻抗 | 50欧姆 |
| 机械特性 | |
| 天线尺寸 | Φ28*58.5mm |
| 输出接头 | SMA-J |
| 重量 | ≤17g |
| 环境特性 | |
| 工作相对湿度 | 95% |
| 工作温度 | -40℃~+80℃ |
| 存储温度 | -50℃~+85℃ |

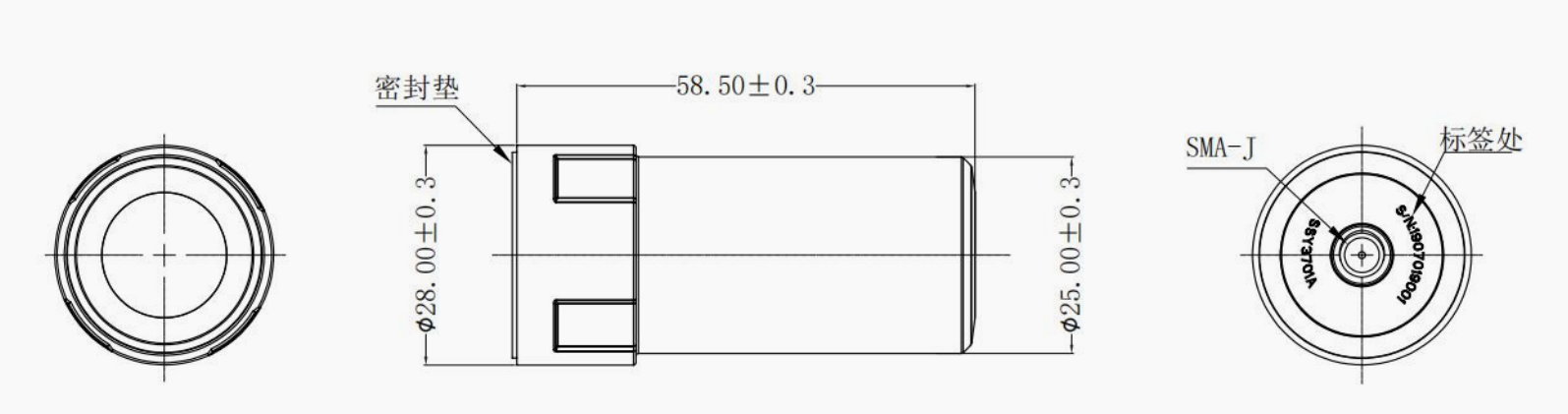

结构图
产品尺寸图（单位：mm，未注公差按±0.3mm）
