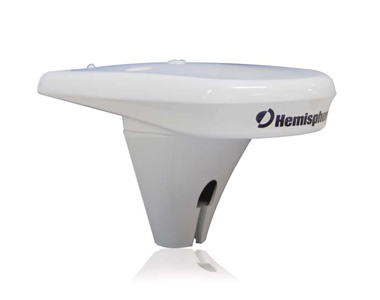

V104 Mini导航定位及测向系统

Vector V104 GPS罗经拥有精确定位和定向性能的卓越导航体验,Vector V104尺寸更小,安装使用更加灵活。可利用SBAS(SBAS、EGNOS、MSAS等)差分GPS定位,从而为Hemisphere GPS提供了一个基于智能天线的低成本、高效率的定向和定位解决方案。



功能特点

  • 提供定向、定位、起伏、横滚和俯仰
  • 卓越的带内和带外抗干扰能力
  • 惊人的小尺寸却可达2度的定向精度
  • 快速的首次锁定时间
  • 95%的时间内1m的差分定位精度
  • 集成陀螺仪和倾斜传感器可提供快速启动时间,并在临时缺失GPS信号时提供航向更新信息
  • 支持SBAS(WAAS、EGNOS、MSAS等)和可选外部差分输入
  • COAST技术可在差分信号缺失情况下连续保持40分钟甚至更长时间的的差分定位精度

技术参数

GNSS性能规格
接收类型: L1,C/A码带载波相位平滑
通道数: 双12通道,并行跟踪(当锁定SBAS时为双10通道)
SBSA跟踪: 2通道,并行跟踪
更新率: 最高20Hz可选(定向和定位)
水平精度 <1.0米95%置信度(DGPS)/<3.0米95%置信度(自主定位,无SA)
定向精度: <2°rms
俯仰和横滚精度: <2°rms
起伏精度: 30厘米
转弯率: 最大至90°/S
罗盘安全距: 30厘米
冷启动: <60秒(无历书或时钟)
温启动: <20秒 典型(有历书或时钟)
热启动: <1秒典型(有历书、时钟和位置)
航向锁定: <10秒典型(有限定位)
通讯
串口: 2个全双工RS232端口(V104S或者1个NMEA2000
波特率: 4800-115200
校正输入/输出协议: RTCM SC-104
数据输入/输出协议: NMEA0183,NMEA2000,Crescent 二进制
环境
工作温度: -30℃—+70℃(-22°F—+158°F)
储存温度: -40℃—+85℃(-40°F—+185°F)
湿度: 100%无冷凝
振动: IEC 60945
EMC: FCC Part15,Subpart BCISPR22IEC 60945(CE)
电源
输入电压: 8-36VDC
功率消耗: 约2W额定
电流: 165mA@12VDC
电源隔离: 与附件绝缘
反极性保护:
物理
附件: 抗紫外线,白色塑料,AESHW600G,无腐蚀性,自降温
尺寸: 25.9长*12.9宽*4.5高cm/25.9长*12.9宽*12.8高cm(含安装套住)
重量: 约0.42kg
电源/数据连接: 8pin串口连接(V104S),5针NMEA 2000连接器
辅助设备
陀螺仪: 提供航向平滑、快速定向重捕获和可靠性<1°每分钟,当GPS信号缺失时,连续定向时间可长达3分钟
倾斜传感器: 协助提供快速启动
