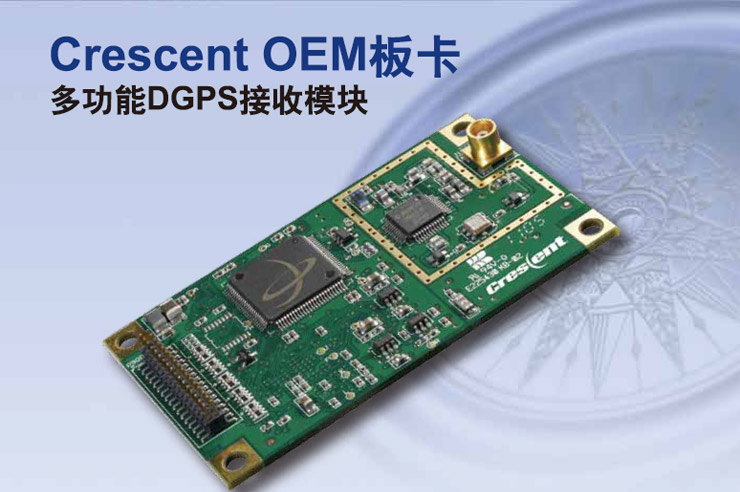

Hemisphere 合众思壮P102/P103单频单星GPS板卡

P102/P103

Crescent OEM板卡-P102/P103提高了更新速率,减少了噪声对原始数据的影响,扩充了内存容量,增强了处理器能力,创造出更多高级应用和精密配置。Crescent OEM板卡-P102/P103提高了更新速率,减少了噪声对原始数据的影响,扩充了内存容量,增强了处理器能力,创造出更多应用和精密配置。12通道,L1 DGPS板,支持SBAS,同时具备Hemisphere GNSS公司 COAST™ 以及 e-Dif 技术。无论身处何时何地,都能获取精确卫星信号。Crescent 采用更加精确的码相位测量技术,改进了多路径消除功能,优化了电子元件数量,提高了精确度与稳定性。

Crescent OEM板的主要优点

  • 价格实惠,数据更新率高达20Hz的 DGPS 解决方案
  • 快速启动和重捕获时间,让您的工作精确无误
  • 高精度,60cm的差分定位精度(95%)
  • 其它差分信号不可用时,提供 e-Dif 功能选项
  • COAST技术使得在差分信号丢失时可以继续保持40分钟或更长时间的精确解决方案
  • 结构小巧,低功耗设计,极易于集成
  • 兼容其它差分资源,包括我们的L-Dif™ 与 RTK固件应用



Hemisphere 合众思壮P102/P103单频单星GPS板卡



GPS性能规格
接收类型: L1, C/A码,载波相位平滑
通  道: 12通道,并行跟踪(当跟踪SBAS 时,10通道)
SBAS跟踪: 2通道,并行跟踪
更新速率: 最高20 Hz
水平精度: <0.02 m 95% 置信度 (RTK ①②③)
<0.28 m 95%置信度(L-Dif™①②③)<0.6 m 95% 置信度 (DGPS①)< 2.5 m95% 置信度(自主定位,无SA①)
冷 启 动: 60秒(无星历文件及时钟信息)
暖 启 动: 45秒(有星历文件及时钟信息)
热 启 动: 20秒(有星历文件及时钟信息,当小于上次定位2小时)
重捕获时间: < 1 秒
最高速度: 1607 公里/时 (999 英里/时)
最大高度: 18,288 米 (60,000 英尺)
通 讯
串  口: 3 全双工 3.3 V CMOS, 1 USB
波 特 率: 4800 - 115200
校正输入/输出协议: RTCM SC-104 (SBAS/ Beacon)专有格式(L-Dif/RTK )
数据输入/输出协议: NMEA 0183, SLX 二进制
授时输出: 1 PPS (HCMOS,高电平,同步上升,10 kΩ, 10 pF 负载)
事件触发输入: HCMOS,低电平,同步下降,10k Ω
环 境
工作温度: -30°C至 +70°C (-25°F 至+165°F)
存储温度: -40°C至 +85°C (-40°F 至 +185°F)
湿  度: 95%无冷凝
冲击与振动: EP 455
电 源
输入电压: 3.3 VDC +/- 3%
功  耗: <1 W额定
电流消耗: 300 mA 额定
天线电压输入: 15 VDC 最大值
天线短路保护:
天线增益输入范围: 10 - 40 dB
天线输入阻抗: 50 Ω
物 理
尺  寸: 71.1长 x 40.6 宽 x 12.0 高 mm
重  量: <20 g
状态指示(LED): 电源,GPS锁定,差分锁定以及DGPS定位
电源/数据接口: 34-Pin公头插针,0.05”间距
天线连接头 MCX,母座,直形

备 注
①取决于多路径环境,天线选择,可观测卫星数,卫星几何分布,与电离层活动
②长达5公里基线
③取决于基线长度
